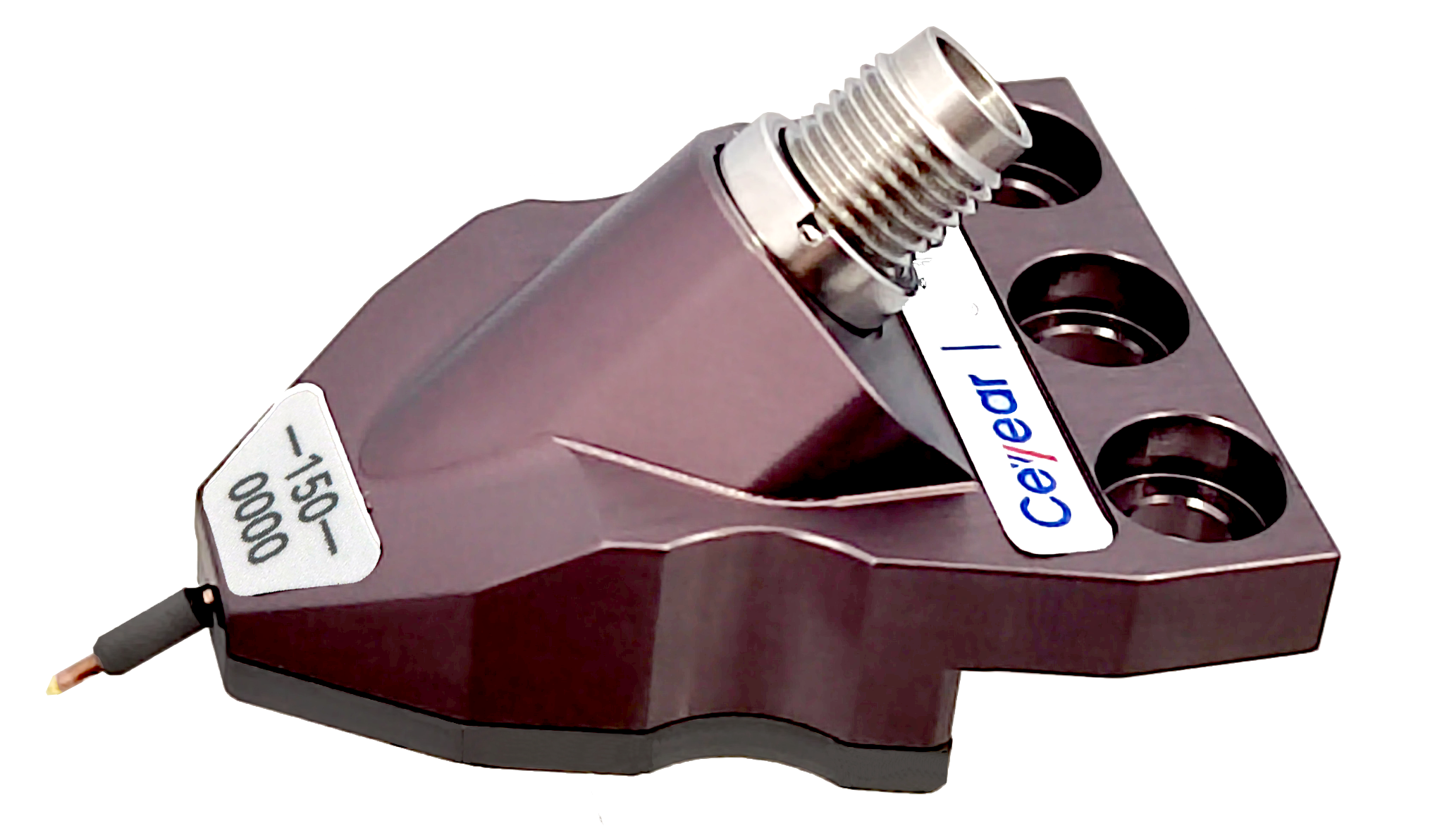

微波测量探针
微波测量探针
微波测量探针产品36102系列，无缝隙覆盖DC~110GHz，触点防堆金处理，压痕轻，性能可靠，产品统一采用标准同轴安装接口，触点类型、触点尺寸可选，可通用适配多种探针台、探针臂，适用于微波集成电路在片测试、管结参数提取、MEMS产品测试及片上天线测试等领域。
-
配置选件
-
获取报价
-
-
技术指标
-
订购信息
-
资料库
技术指标
产品型号 | 频率范围 | 插入损耗（Typ） | 回波损耗（Typ） | 功率(Max) |
36102FC系列 | DC～40GHz | 0.6dB | 19dB | 6W，12W* |
36102HC系列 | DC～50GHz | 0.8dB | 18dB | 5W |
36102LC系列 | DC～67GHz | 1.0dB | 16dB | 4W |
36102PC系列 | DC～110GHz | 1.5dB | 14dB | 2W |
外形尺寸
产品型号 | 外形尺寸（mm） | 触点大小a（μm） | 触点间距b（μm） |
36102FC/HC/LC系列 | 43.2（±3）*30（±3）*27（±3） | 25、50 | 100、150、200、250 |
36102PC系列 | 41.5（±3）*30（±3）*25.1（±3） | 25、50 | 100、150 |
36102系列选型指南
产品型号 | 微波测量探针 | ||||
序号 | 型号 | 接头形式 | 序号 | 型号 | 接头形式 |
1 | 36102FC-100-0000 | 2.92mm（F） | 30 | 36102HC-250-0000 | 2.4mm（F） |
2 | 36102FC-100-0010 | 2.92mm（F） | 31 | 36102HC-250-0010 | 2.4mm（F） |
3 | 36102FC-100-1000 | 2.92mm（F） | 32 | 36102HC-250-1000 | 2.4mm（F） |
4 | 36102FC-100-1010 | 2.92mm（F） | 33 | 36102HC-250-1010 | 2.4mm（F） |
5 | 36102FC | 2.92mm（F） | 34 | 36102LC-100-0000 | 1.85mm（F） |
6 | 36102FC-150-0001 | 2.92mm（F） | 35 | 36102LC-100-0010 | 1.85mm（F） |
7 | 36102FC-150-0010 | 2.92mm（F） | 36 | 36102LC-100-1000 | 1.85mm（F） |
8 | 36102FC-150-1000 | 2.92mm（F） | 37 | 36102LC-100-1010 | 1.85mm（F） |
9 | 36102FC-150-1010 | 2.92mm（F） | 38 | 36102LC | 1.85mm（F） |
10 | 36102FC-200-0000 | 2.92mm（F） | 39 | 36102LC-150-0010 | 1.85mm（F） |
11 | 36102FC-200-0010 | 2.92mm（F） | 40 | 36102LC-150-1000 | 1.85mm（F） |
12 | 36102FC-200-1000 | 2.92mm（F） | 41 | 36102LC-150-1010 | 1.85mm（F） |
13 | 36102FC-200-1010 | 2.92mm（F） | 42 | 36102LC-200-0000 | 1.85mm（F） |
14 | 36102FC-250-0000 | 2.92mm（F） | 43 | 36102LC-200-0010 | 1.85mm（F） |
15 | 36102FC-250-0010 | 2.92mm（F） | 44 | 36102LC-200-1000 | 1.85mm（F） |
16 | 36102FC-250-1000 | 2.92mm（F） | 45 | 36102LC-200-1010 | 1.85mm（F） |
17 | 36102FC-250-1010 | 2.92mm（F） | 46 | 36102LC-250-0000 | 1.85mm（F） |
18 | 36102HC-100-0000 | 2.4mm（F） | 47 | 36102LC-250-0010 | 1.85mm（F） |
19 | 36102HC-100-0010 | 2.4mm（F） | 48 | 36102LC-250-1000 | 1.85mm（F） |
20 | 36102HC-100-1000 | 2.4mm（F） | 49 | 36102LC-250-1010 | 1.85mm（F） |
21 | 36102HC-100-1010 | 2.4mm（F） | 50 | 36102PC-100-0000 | 1.0mm（F） |
22 | 36102HC | 2.4mm（F） | 51 | 36102PC-100-0010 | 1.0mm（F） |
23 | 36102HC-150-0010 | 2.4mm（F） | 52 | 36102PC-100-1000 | 1.0mm（F） |
24 | 36102HC-150-1000 | 2.4mm（F） | 53 | 36102PC-100-1010 | 1.0mm（F） |
25 | 36102HC-150-1010 | 2.4mm（F） | 54 | 36102PC-150-0000 | 1.0mm（F） |
26 | 36102HC-200-0000 | 2.4mm（F） | 55 | 36102PC | 1.0mm（F） |
27 | 36102HC-200-0010 | 2.4mm（F） | 56 | 36102PC-150-1000 | 1.0mm（F） |
28 | 36102HC-200-1000 | 2.4mm（F） | 57 | 36102PC-150-1010 | 1.0mm（F） |
29 | 36102HC-200-1010 | 2.4mm（F） | |||
主机型号
|
编号 |
名称 |
描述 |
|
|---|---|---|---|
|
36102PC-150-1010 |
微波测量探针 |
DC-110GHz，1.00mm（F） |
|
|
36102PC-150-1000 |
微波测量探针 |
DC-110GHz，1.00mm（F） |
|
|
36102PC-150-0010 |
微波测量探针 |
DC-110GHz，1.00mm（F） |
|
|
36102PC |
微波测量探针 |
DC-110GHz，1.00mm（F） |
|
|
36102PC-100-1010 |
微波测量探针 |
DC-110GHz，1.00mm（F） |
|
|
36102PC-100-1000 |
微波测量探针 |
DC-110GHz，1.00mm（F） |
|
|
36102PC-100-0010 |
微波测量探针 |
DC-110GHz，1.00mm（F） |
|
|
36102PC-100-0000 |
微波测量探针 |
DC-110GHz，1.00mm（F） |
|
|
36102LC-250-1010 |
微波测量探针 |
DC-67GHz，1.85mm（F） |
|
|
36102LC-250-1000 |
微波测量探针 |
DC-67GHz，1.85mm（F） |
|
|
36102LC-250-0010 |
微波测量探针 |
DC-67GHz，1.85mm（F） |
|
|
36102LC-250-0000 |
微波测量探针 |
DC-67GHz，1.85mm（F） |
|
|
36102LC-200-1010 |
微波测量探针 |
DC-67GHz，1.85mm（F） |
|
|
36102LC-200-1000 |
微波测量探针 |
DC-67GHz，1.85mm（F） |
|
|
36102LC-200-0010 |
微波测量探针 |
DC-67GHz，1.85mm（F） |
|
|
36102LC-200-0000 |
微波测量探针 |
DC-67GHz，1.85mm（F） |
|
|
36102LC-150-1010 |
微波测量探针 |
DC-67GHz，1.85mm（F） |
|
|
36102LC-150-1000 |
微波测量探针 |
DC-67GHz，1.85mm（F） |
|
|
36102LC-150-0010 |
微波测量探针 |
DC-67GHz，1.85mm（F） |
|
|
36102LC |
微波测量探针 |
DC-67GHz，1.85mm（F） |
|
|
36102LC-100-1010 |
微波测量探针 |
DC-67GHz，1.85mm（F） |
|
|
36102LC-100-1000 |
微波测量探针 |
DC-67GHz，1.85mm（F） |
|
|
36102LC-100-0010 |
微波测量探针 |
DC-67GHz，1.85mm（F） |
|
|
36102LC-100-0000 |
微波测量探针 |
DC-67GHz，1.85mm（F） |
|
|
36102HC-250-1010 |
微波测量探针 |
DC-50GHz，2.40mm（F） |
|
|
36102HC-250-1000 |
微波测量探针 |
DC-50GHz，2.40mm（F） |
|
|
36102HC-250-0010 |
微波测量探针 |
DC-50GHz，2.40mm（F） |
|
|
36102HC-250-0000 |
微波测量探针 |
DC-50GHz，2.40mm（F） |
|
|
36102HC-200-1010 |
微波测量探针 |
DC-50GHz，2.40mm（F） |
|
|
36102HC-200-1000 |
微波测量探针 |
DC-50GHz，2.40mm（F） |
|
|
36102HC-200-0010 |
微波测量探针 |
DC-50GHz，2.40mm（F） |
|
|
36102HC-200-0000 |
微波测量探针 |
DC-50GHz，2.40mm（F） |
|
|
36102HC-150-1010 |
微波测量探针 |
DC-50GHz，2.40mm（F） |
|
|
36102HC-150-1000 |
微波测量探针 |
DC-50GHz，2.40mm（F） |
|
|
36102HC-150-0010 |
微波测量探针 |
DC-50GHz，2.40mm（F） |
|
|
36102HC |
微波测量探针 |
DC-50GHz，2.40mm（F） |
|
|
36102HC-100-1010 |
微波测量探针 |
DC-50GHz，2.40mm（F） |
|
|
36102HC-100-1000 |
微波测量探针 |
DC-50GHz，2.40mm（F） |
|
|
36102HC-100-0010 |
微波测量探针 |
DC-50GHz，2.40mm（F） |
|
|
36102HC-100-0000 |
微波测量探针 |
DC-50GHz，2.40mm（F） |
|
|
36102FC-250-1010 |
微波测量探针 |
DC-40GHz，2.92mm（F） |
|
|
36102FC-250-1000 |
微波测量探针 |
DC-40GHz，2.92mm（F） |
|
|
36102FC-250-0010 |
微波测量探针 |
DC-40GHz，2.92mm（F） |
|
|
36102FC-250-0000 |
微波测量探针 |
DC-40GHz，2.92mm（F） |
|
|
36102FC-200-1010 |
微波测量探针 |
DC-40GHz，2.92mm（F） |
|
|
36102FC-200-1000 |
微波测量探针 |
DC-40GHz，2.92mm（F） |
|
|
36102FC-200-0010 |
微波测量探针 |
DC-40GHz，2.92mm（F） |
|
|
36102FC-200-0000 |
微波测量探针 |
DC-40GHz，2.92mm（F） |
|
|
36102FC-150-1010 |
微波测量探针 |
DC-40GHz，2.92mm（F） |
|
|
36102FC-150-1000 |
微波测量探针 |
DC-40GHz，2.92mm（F） |
|
|
36102FC-150-0010 |
微波测量探针 |
DC-40GHz，2.92mm（F） |
|
|
36102FC-150-0001 |
微波测量探针 |
DC-40GHz，2.92mm（F） |
|
|
36102FC |
微波测量探针 |
DC-40GHz，2.92mm（F） |
|
|
36102FC-100-1010 |
微波测量探针 |
DC-40GHz，2.92mm（F） |
|
|
36102FC-100-1000 |
微波测量探针 |
DC-40GHz，2.92mm（F） |
|
|
36102FC-100-0010 |
微波测量探针 |
DC-40GHz，2.92mm（F） |
|
|
36102FC-100-0000 |
微波测量探针 |
DC-40GHz，2.92mm（F） |
-
